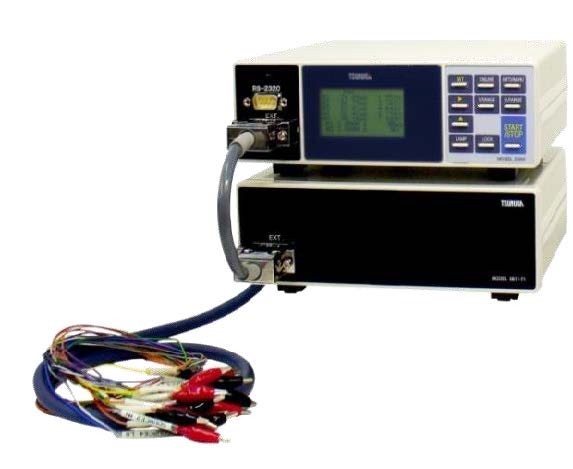

356M是一款內置20CH掃描儀的ACmΩ測試儀器，對指定的CH進行自動掃描，測量被測物體的電阻以及電壓。
通過連接掃描儀擴展單元5811-71，測量CH數最多可擴展至40 CH。
在PC 上安裝隨附的軟件，以便在356M 和PC 之間的進行數據通信和設置。
□ 最大可擴展到40CH的掃描儀內置ACmΩ測試儀
□ 電阻范圍 30mΩ/ 300mΩ/ 3Ω
□ 開路電壓 20mV峰值以下
□ 用于燃料電池堆中的電池電阻測定，單電池電阻和電壓測定
□ 配2個上限比較判斷輸出
■型號名稱
主機
|
型號名稱 |
測定CH數量 |
|
356M-05 |
5CH |
|
356M-10 |
10CH |
|
356M-15 |
15CH |
|
356M-20 |
20CH |
掃描擴展裝置
|
型號名稱 |
擴展CH數量 |
|
5811-71-05 |
5CH |
|
5811-71-10 |
10CH |
|
5811-71-15 |
15CH |
|
5811-71-20 |
20CH |
■測量范圍
□ 電阻測量
|
測量范圍※1 |
30mΩ |
300mΩ |
3Ω |
|
解析度 |
1μΩ |
10μΩ |
100μΩ |
|
測量電流 |
7.4mA |
1mA |
100μA |
|
精準度 ※2 |
±(0.5% of rdg. +8 digit) |
||
|
開路電壓 |
20mV 峰值以下(帶有ON/OFF) |
||
※1 全部CH同一范圍
※2 精確度：23℃±5℃、45～75%RH為標準狀態
□ 電壓測量
|
測量范圍※1 |
±5V |
±50V |
|
解析度 |
100μV |
1mV |
|
精準度 ※2 |
±(0.05% of rdg.＋5 digit) |
|
※1 全部CH同一范圍
※2 精確度：23℃±5℃、45～75%RH為標準狀態
關于詳細參數表，歡迎垂詢。
